控制系统 WIFI物联使用说明书

人气:发表时间:2023-03-28

尊敬的用户:

感谢您使用本公司生产的分体承压太阳热水器控制器,您能成为我们的用户,是我们莫大的荣幸。在使用过程中,会让您体会到产品的优越性能给您带来的方便。在安装、使用本产品前,请您仔细阅读说明书,以保证正确使用并充分发挥其优越性能。说明书为随机附件,请您使用后妥善保管,以备今后对本产品进行维护时使用。

一、[主要技术参数]

1、工作电源:220V AC50Hz

2、静态功耗:≤5W

3测量精度:≤±1℃

4、储水箱测温范围:0~99℃

5、控温精度:≤±2℃

6、温控范围:30~75℃

7、安装方式:水箱嵌入式

8、控制板嵌入尺寸:92*127、外观尺寸:110*180

9、可控电加热功率:2000W

12、走时记忆:具备掉电记忆走时功能

13、环境温度:-10℃~60℃

二、[主要功能和使用方法]

1、开关机:

插上电源插头接通电源,系统进入自检状态(每个显示灯都亮),指示灯点亮。显示当前温度,时间,及运行模式。

按‘开关’键则可以开机或关机。

2、设置:

在开机状态下按”∧”或”∨”键,设置需要加热的温度。设定范围以30-70℃(步进1℃)。

出厂默认值为50℃.

①北京时间

按“设置”键:小时数值开始闪烁,进入对时钟的设置。按”∧”或”∨”键调节小时数值,达到您所需的小时数值。

按“设置”键:分钟数值开始闪烁,进入对分钟的设置。按”∧”或”∨”键调节分钟数值,达到您所需的分钟数值。

②定时加热1(出厂默认5:00开启,8:00结束,温度上限45℃)

按“设置”键:进入定时加热1开启小时设置,小时闪烁,按”∧”或”∨”键调节数值。达到您所需加热开启的小时。

按“设置”键:进入定时加热1开启分钟设置,分钟闪烁,按”∧”或”∨”键调节数值。达到您所需加热开启的分钟。

按“设置”键:进入定时加热1结束小时设置,小时闪烁,按”∧”或”∨”键调节数值。达到您所需加热结束的小时。

按“设置”键:进入定时加热1结束分钟设置,分钟闪烁,按”∧”或”∨”键调节数值。达到您所需加热结束的分钟

按“设置”键:进入定时加热1温度上限设置,温度闪烁,按”∧”或”∨”键调节数值。出厂默认45℃,范围(30-70℃,步进1℃)

③定时加热2 (出厂默认16:00开启,20:00结束,温度上限55℃)

按“设置”键:进入定时加热2开启小时设置,小时闪烁,按”∧”或”∨”键调节数值。达到您所需加热开启的小时。

按“设置”键:进入定时加热2开启分钟设置,分钟闪烁,按”∧”或”∨”键调节数值。达到您所需加热开启的分钟

按“设置”键:进入定时加热2结束小时设置,小时闪烁,按”∧”或”∨”键调节数值。达到您所需加热结束的小时。

按“设置”键:进入定时加热2结束分钟设置,分钟闪烁,按”∧”或”∨”键调节数值。达到您所需加热结束的分钟。

按“设置”键:进入定时加热2温度上限设置,温度闪烁,按”∧”或”∨”键调节数值。出厂默认55℃,范围(30-70℃,步进1℃)

④峰谷 (出厂默认22:00开始,8:00结束,温度上限50℃)

按“设置”键:进入峰谷开启加热小时设置,小时闪烁,按”∧”或”∨”键调节数值,达到您所需峰谷加热开启的小时。

按“设置”键:进入峰谷开启加热分钟设置,分钟闪烁,按”∧”或”∨”键调节数值,达到您所需峰谷加热开启的分钟。

按“设置”键:进入峰谷结束加热小时设置,小时闪烁,按”∧”或”∨”键调节数值,达到您所需峰谷加热结束的小时。

按“设置”键:进入峰谷结束加热分钟设置,分钟闪烁,按”∧”或”∨”键调节数值,达到您所需峰谷加热结束的分钟。

按“设置”键:进入峰谷温度上限设置,温度闪烁,按”∧”或”∨”键调节数值。出厂默认50℃,范围(30-70℃,步进1℃)

3、预约定时

 按“预约”键:定时一启动,再按“预约”键定时二启动,再“预约”键定时一和定时二同时启动,再按“预约”键关闭定时功能。(出厂定时默认关闭)

定时一出厂值:当天5:00开始-当天8:00结束,温度45℃

定时二出厂值:当天16:00开始-当天20:00结束,温度55℃

4、峰谷:

按“峰谷”键:启动峰谷加热时间(出厂峰谷默认关闭)

峰谷出厂值:当天22:00开始-次日8:00结束,温度50℃

5、加热:

按“即热”键:启动加热,加热至设定温度停止加热。出厂值50℃

6、恒温加热:

按即热键3秒,启动恒温加热,高于设定温度停止,低于设定温度5℃启动加热。

7、记忆:

断电时自动保存所有设置功能,来电时无需重新设置。

8、复位:

因设置混乱,按“设置”键3秒可恢复出厂设置。

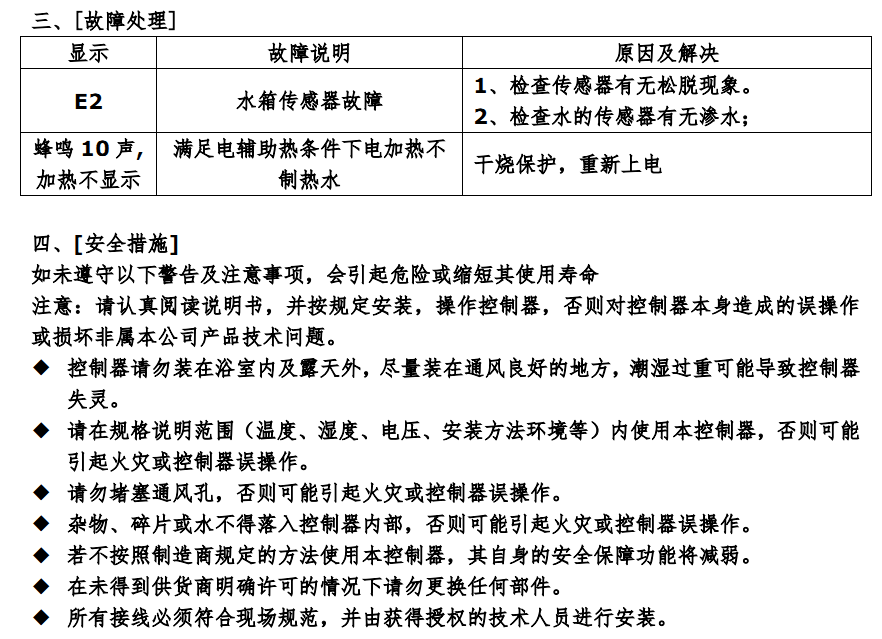

9智能干烧保护

智能干烧保护:‘在加热状态中,50秒超过5度,则判断定为干烧,为保护水箱,避免发生意外停止加热并连续蜂鸣10声提示故障报警,重新上电才能进行加热操作。

10、水箱防冻功能:当水箱温度低于5度时,启动电加热,加温到10度停止。

11、同时长按“∧”和“∨”3秒,启动WIFI配网,“WIFI图标闪烁指示,配网成功后“WIFI图标”常亮指示WIFI在线。
